Для анализаторов рН, проводимости и других химических свойств воды и парового конденсата требуется подготовка пробы для снижения температуры и давления пробы до допустимых анализаторами величин.
Основными применениями для данных систем и анализаторов является контроль параметров воднохимического режима на ТЭЦ и контроль работы котлов.

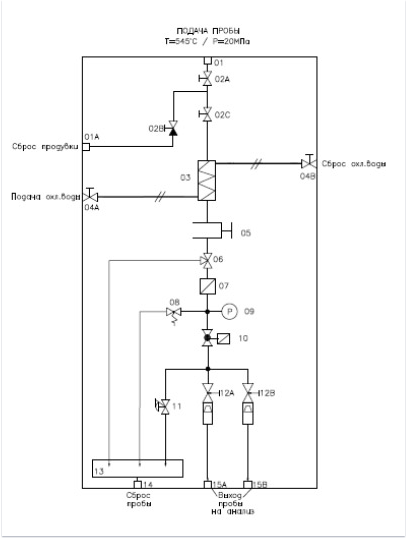

Структура измерительной системы (комплекта)
Системы имеют стандартную конфигурацию с незначительными отличиями, зависящими от входных параметров.
Основными элементами систем являются водные теплообменники и редукторы давления.
Теплообменники представляют собой проточные стаканы, внутри которых располагаются змеевики из трубки, по которой подается проба. Через теплообменники осуществляется непрерывная подача охлаждающей воды и в результате этого происходит понижение температуры пробы и конденсация пара, в случае, если на входе в систему поступает пар. Основная нагрузка в данном случае ложится на трубку змеевика, и поэтому данная трубка выполняется либо из нержавеющей стали, либо из специального сплава «инконель», в том случае, если температура пробы на входе превышает +200оС. В зависимости от требуемого расхода пробы через теплообменник, рассчитывается площадь теплообмена и длина трубки змеевика.
Также на входе в системы устанавливаются высокотемпературные отсечные вентили со специальным уплотнением, стойким к высоким температурам. Вентили обеспечивают подачу пробы в систему и продувку пробоотборной линии от накипи и ржавчины во избежание засорения змеевика и остальных элементов системы.
Регулятор давления
После теплообменника установлен регулятор давления, понижающий давление до допустимого анализаторами. Если входное давление пробы не превышает 40 бар, то используется регулятор мембранного типа, аналогичный регуляторам, используемым для газов. Если же давление выше 40 бар, для создания необходимого перепада используется специальный вентиль, имеющий очень малое проходное сечение и представляющий собой стержень, помещенный в стальную трубку. За счет такой конструкции вентиль способен понизить давление с 220 Бар – на входе, до 1…3 Бар – на выходе.
Термозапорный клапан
Для защиты анализаторов от попадания пробы с высокой температурой, в случае, если по каким-либо причинам прекратилась подача охлаждающей воды, в системах предусмотрены специальные термозапорные клапаны. Внутри таких клапанов находится патрон со специальным гелем, который расширяется при повышении температуры пробы выше заданного значения и перекрывает поток пробы. После прекращения расхода пробы происходит ее остывание, и клапан открывает поток. Если к этому моменту подача охлаждающей воды не возобновляется, то клапан вновь перекроет поток.
Также в состав систем входит предохранительный клапан по давлению пружинного типа, сетчатый фильтр, стабилизатор расхода пробы (регулятор давления «до себя», с помощью которого можно точно установить давление в линиях подачи пробы в проточные ячейки анализаторов), ротаметр с вентилем регулировки расхода пробы, устройства индикации давления и температуры пробы.
Технические характеристики:
Максимальная температура пробы на входе:
+550С для теплообменников с трубкой инконель
+210С для теплообменников с трубкой из нер.стали
Максимальное давление на входе:
220 бар
Максимальный расход пробы через систему:
2 л/мин (стандартно 0,5 л/мин)
Параметры охлаждающей воды:
Температура от +5 до +30С
Расход от 15 до 30л/мин
Варианты монтажа:
На панели, в стойке, в шкафу для установки в отапливаемом помещении, в шкафу с обогревом для установки на открытой площадке
Зона установки:
В-1А, В-1Г, не взрывоопасная
Возможные опции:
Сигнализация высокой температуры пробы, Н-катионитная колонка для анализа Н-катионитной проводимости, 3-ходовой кран для отбора на лабораторный анализ, сливной лоток
Габариты:
В зависимости от типа монтажа
Масса:
В зависимости от типа монтажа

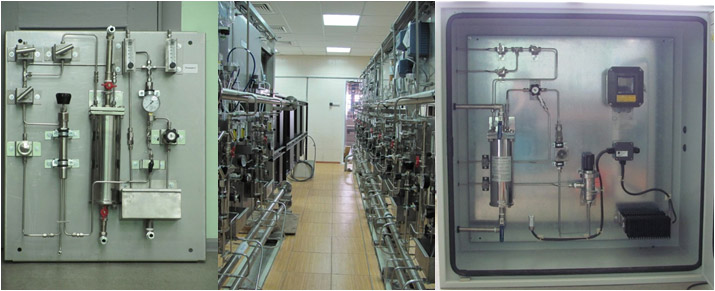

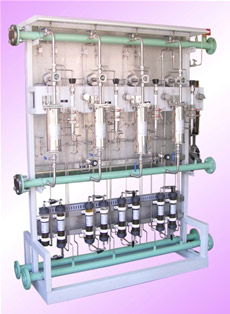

Системы могут иметь различные варианты монтажа, такие как монтаж на отдельных панелях, в стойках по одной или нескольким системам, в шкафах, в том числе с обогревом для установки на открытых площадках и во взрывоопасных зонах.
