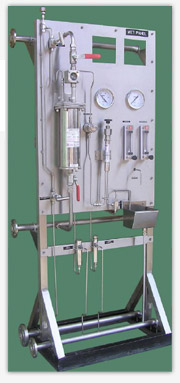

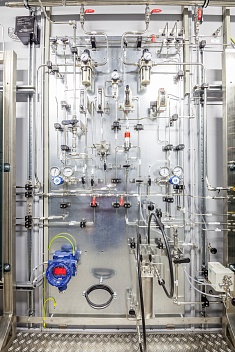

Системы подготовки пробы для воды и пара

Автоматический химический контроль технологических потоков воды и пара является крайне важной задачей с точки зрения штатной эксплуатации агрегатов и соблюдения норм безопасности на ТЭС и АЭС, а так же на других промышленных объектах. Компания PMI Systems занимается разработкой и производством систем подготовки пробы для воды и пара, предназначенных для автоматических и лабораторных анализаторов химического контроля. Все системы изготавливаются и проектируются по заказу, и имеют различные варианты исполнения, в зависимости от требований Заказчика.

Системы подготовки пробы для воды и пара по своему составу и характеристикам различаются в зависимости от параметров пробы на входе. Существуют две основные конфигурации данных систем: системы для высоких параметров (давления и температуры пробы), и системы для низких параметров пробы.

Системы подготовки пробы обеспечивают непрерывное снижение температуры и давления пробы до значений, оптимальных для работы анализаторов, а так же обеспечивают стабильный расход пробы через анализаторы. При необходимости, системы оснащаются фильтрами, удаляющими механические частицы из пробы, которые могут повредить измерительные сенсоры. Кроме того, системы могут оснащаться для выполнения лабораторного анализа пробы.

Системы подготовки пробы с высокими параметрами рассчитаны на предельные температуру 540С и давление 250 бар, и номинальный расход 1л/мин. Системы подготовки пробы с низкими параметрами рассчитаны на температуру 230С и давление до 35 бар при расходе в 1л/мин.

Стандартный состав систем:


• Вентиль подачи пробы высокого давления и температуры в теплообменник
• Вентиль продувки проотборной линии под высоким давлением и температурой
• Первичный теплообменник
• Вентиль регулировки расхода охлаждающей воды
• Входной отсечной кран подачи охлаждающей воды
• Редуцирующее устройство, обеспечивающее необходимый перепад давления
• Вентиль контроля расхода для пробоотборных линий высокого давления (VREL)
• Термометр
• Манометр
• Предохранительный клапан по давлению
• Предохранительный клапан по температуре
• Регулятор давления «до себя»
• Ротаметр с игольчатым вентелем для регулировки расхода через анализатор

Возможные опции:

• Дренажный лоток из нержавеющей стали для слива пробы
• Монтаж нескольких систем на одном каркасе
• Коллекторы охлаждающей воды (при монтаже нескольких систем на одном каркасе)
• Монтаж систем в шкафы
• Вентиль продувки низкого давления (устанавливается после теплообменника и редуцирующего устройства),
  используется для очистки теплообменника и редуцирующего устройства
• Вторичный теплообменник для более точного поддержания температуры пробы, если этого требует анализатор
• Материал трубки теплообменника инконель (специальный жаропрочный сплав), используется в случае высокого содержания хлора в охлаждающей воде
• Теплообменник с повышенным номинальным расходом (если требуется обеспечить с помощью одной системы подготовки пробы требуемые параметры пробы для двух и более анализаторов)
• Фильтр для охлаждающей воды
• Предохранительный клапан по температуре с сигнализацией превышения температуры пробы
• Реле давления пробы и охлаждающей воды
• Смотровое стекло охлаждающей воды
• Дополнительные гидропанели для монтажа анализаторов
• Н-катионитный фильтр для анализа проводимости сверхчистой воды

Применения:

• Автоматический химический контроль на ТЭС, ГРЭС и АЭС
• Автоматический химический контроль технологических потоков воды на НПЗ
• Нефтехимические и химические процессы
