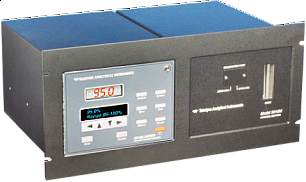

Анализатор кислорода 3010МА
| Диапазоны измерения | От 95-100,96-100%,98-100% программируемые (0-100% опционально) |
|---|---|
| Время отклика | 90% истинного значения через <10 секунд |
| Рабочее давление | 0,3-1,2 бар изб. на входе в анализатор, атмосферное (на сбросе пробы) |
| Калибровка | Кислород 99,999%, нулевой газ - азот или смесь кислорода в азоте |
| Рабочая температура | 0°С...+ 50°С |
| Точность | ±0,045% 02 абс., опционально ±0,01 % 02 абс. |
| Выходные сигналы | 0-1В и 4-20мА постоянного тока, изолированные, цифровой двунаправленный интерфейс RS-232 |
| Чувствительность | 0,5% от диапазона |
| Реле тревоги | одно реле тревоги срабатывает при отключении питания или неисправности анализатора, два программируемых реле пределов концентрации |
| Тип корпуса и класс защиты | Корпус для монтажа в стойку, IP 20 |
| Габариты | 221 В х 483 Ш х 310 Г мм |
| Масса | 16 кг |
| Электропитание | 85-240В, 50-60 Гц |
Описание
Серия 3000M - Парамагнитные анализаторы кислородаПарамагнитная технология анализа кислорода является самой распространенной и обеспечивает наиболее точные измерения кислорода на процентном уровне в различных газах. Анализаторы Teledyne серии 3000М с парамагнитными датчиками электромеханического действия превосходят по своим характеристикам все аналоги.
Парамагнитные анализаторы Teledyne серии 3000М обладают полным набором необходимых функций для решения множества задача по измерению кислорода: контроля работы ВРУ, нефтехимических процессах и контроля процессов горения. Анализаторы серии 3000М подходят для измерения кислорода в диапазонах от 0-1% до 0-100%.
Высокоточный анализатор модели 3010МА предназначен для контроля чистоты кислорода, поступающего из криогенных ВРУ, а так же для контроля качества медицинского кислорода. Стандартно прибор имеет диапазоны измерения 95-100%, 96-100% и 98-100% и абсолютную погрешность измерений на уровне 0,045% (опционально 0,01%абс). Кроме того, анализатор 3010МА может быть поставлен с диапазоном измерения 0-100% и специальным программным обеспечением, позволяющим проводить многоточечную калибровку и добиться тем самым погрешности измерения 0,015%абс. на всем диапазоне 0-100%. Данная версия анализатора 3010МА применяется для сертификации поверочных газовых смесей.
Такие выдающиеся характеристики достигаются путем дополнения высокоточного парамагнитного сенсора системой компенсации по давлению и температуре. Измерительный блок анализатора 3010МА размещен в отдельной изолированной камере, где поддерживается постоянная температура. Внутри камеры размещен нагреватель и термостат с ПИД - регулированием. Стенки камеры имеют теплоизоляцию. Кроме того, анализатор оснащен датчиком абсолютного давления, данные которого обрабатываются электроникой прибора и показания корректируются с учетом изменений атмосферного давления, так как сброс пробы с анализатора находится под атмосферным давлением.
Таким образом, имея относительно невысокую стоимость, анализатор 3010МА отлично подходит для особых условий и применений в воздухоразделительных установках и лабораторий контроля качества и сертификации.
Основные особенности
- Надежный парамагнитный сенсор;
- Три настраиваемых пользователем диапазона измерений и диапазон калибровки;
- Выходные сигналы: изолированный 4-20 мА пост. тока;
- Программируемое автоматическое переключение диапазонов измерения;
- Два программируемых реле аварийной сигнализации по уровню концентрации;
- Контакты калибровки нуля и верхней части диапазона, нормально открытые;
- Самодиагностика с реле тревоги;
- Линия связи через двунаправленный цифровой порт RS-232С;
- Пятиразрядный светодиодный дисплей для отображения концентрации кислорода;
- 2х20 буквенно-цифровой флуоресцентный дисплей для настройки и диагностики;
- Переключаемое напряжение питания по выбору: 90-130 или 200-240 В переменного тока при 47/63 Гц;
- Цифровые входы для удаленной калибровки.
Преимущества
- Линейная характеристика на всех трех настраиваемых пользователем диапазонах;
- Терморегулируемый изолированный сенсор с высокой стабильностью показаний;
- Компенсация атмосферного давления для высококачественного, точного измерения;
- Автоматическое переключение диапазонов измерения;
- Возможность автоматической калибровки;
- Наилучшее сочетание цены и качества.
