Поточный лазерный анализатор. Модель LGA-4000
| Диапазоны измерения | От 0-1% до 0-100% |
|---|---|
| Взрывозащита | 2ExnApxd[ibpx]IICT4 |
| Время отклика | <1 сек. |
| Рабочее давление | В зависимости от применения (давление азота продувки должно быть больше давления в процессе) |
| Калибровка | По газу с известной концентрации кислорода на уровне 80% от диапазона измерения, нулевой газ - основной фоновый газ без содержания кислорода |
| Рабочая температура | -30°С...+60°С |
| Точность | ±2% от полного диапазона |
| Выходные сигналы | 2 4-20мА постоянного тока, изолированные; цифровой двунаправленный интерфейс RS-485 |
| Чувствительность | 0,5% от диапазона |
| Реле тревоги | одно реле тревоги срабатывает при отключении питания или неисправности анализатора, два программируемых реле пределов концентрации |
| Тип корпуса и класс защиты | пылевлагодащищенный, IP65 |
| Габариты | В зависимости от исполнения |
| Масса | В зависимости от исполнения |
| Электропитание | 24В пост.тока, <20Вт |
Основан на методе полупроводниковой лазерной спектроскопии.

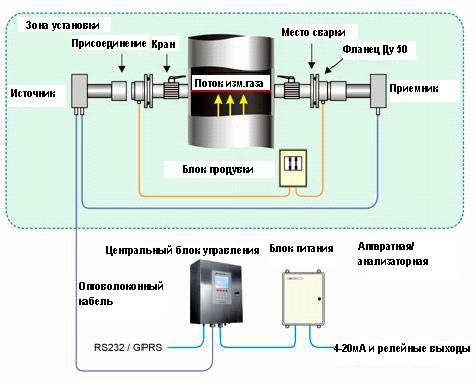

Анализатор LGA-4000 состоит из источника излучения - лазера, приемника излучения с блоком обработки данных, и опционального центрального управляющего модуля. Источник и приемник устанавливаются друг напротив друга на трубопроводе или байпасе. Лазерный луч с определенной длиной волны проходит через газовый поток, протекающий по трубопроводу, от источника до приемника излучения. Обработанный электрический сигнал от приемника отправляется на центральный блок управления или внешние устройства регистрации данных.
Преимущества и особенности технологии:
- Немедленный отклик на изменения в процессе
- Исключает затраты на систему подготовки пробы и ее обслуживание
- Подходит для измерения O2, CO, CO2, CH4, NH3, HCl, и H2O по объему
- Исключает интерференции от фоновых компонентов и пыли, существенно повышая точность анализа
Принцип работы:
Молекулы измеряемого газа поглощают определенные длины волн электромагнитного излучения. Поглощение длин волн, близких к линии спектра поглощения минимально. Пропуская лазерный луч через анализируемый газ, содержащий молекулы измеряемого вещества, и настраивая длину волны луча на одну из точек линии спектра поглощения, и измеряя его интенсивность в конце оптического пути, мы можем измерять концентрацию интересующего нас вещества в объеме, через который проходит лазерный луч.
Способность быстрой настройки лазера на определенную длину волны используется для быстрого сканирования линии спектра поглощения и выбора наиболее подходящей длины волны, обеспечивая при этом стабильную повторяемость. Например, для кислорода, длина волны спектра поглощения составляет 760нм.
В процессе сканирования интенсивность излучения лазерного луча, проходящего через измеряемый газ регистрируется фотодетектором. Когда длина волны луча выходит за пределы линии спектра поглощения измеряемого вещества, интенсивность становится выше, чем на длинах волн, лежащих на линии спектра поглощения. Благодаря поочередному измерению интенсивностей лучей с длинами волн спектра поглощения и с длинами волн, не входящими в него, анализатор LGA-4000 обеспечивает высокую точность измерения и высокую чувствительность.
Применения:
- Металлургия (доменные печи, коксовые печи, конвертерные газы)
- Нефтехимия (регенерация катализатора при каталитическом крекинге, установки регенерации серы и др.)
- Энергетика (котлы,отапливаемые углем и мазутом, рукавные фильтры, экономайзеры)
- производство синтезгаза, мусоросжигательные заводы
- производство цемента и стекла
- производство аммиака и минеральных удобрений
