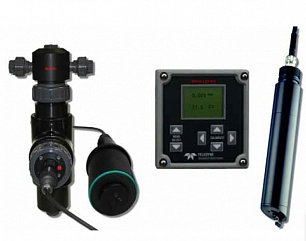

Анализатор мутности LXT-800
| Рабочая температура | -5; - 50 C |
|---|---|
| Точность | Мах. ошибка < 5% от измеренного |
| Габариты | Длина 8.7” (220 mm) Диаметр 1.6” (40 mm) |
| Масса | С кабелем 7 м: 0.7 kg C кабелем 15 m: 1.1 kg |
| Электропитание | 110/220 VAC, 50/60 Hz Опция 24 VDC (12-50 VDC), 0.25A |
LXT-800 нефелометрический сенсор мутности для анализа чистых и сбросных вод. Мутность - это отсутствие прозрачности воды обусловленное наличием частиц, обычно глины или ила. Поскольку такие частицы могут содержать бактерии и вирусы, то мутность является один из важных показателей качества воды. В анализаторе LXT-800 используется оптический метод для определения мутности; световой луч падает на измеряемый образец, частицы дисперсированные в образце рассеивают его. Степень рассеяния зависит от количества частиц в образце, длины волны источника, размера и строения самих частиц.
В LXT-800 используется долгоживущий источник с длиной волны 880 nm и детекция при угле в 90° в соответствии с ISO 7027 / EN 27027, определяющих стандарты измерения мутности в водных средах. Использование детекции при 90° является наиболее распространенным методом определения мутности. Данный сенсор обладает преимуществом при анализе мутности при наличии в пробе частиц разного размера.
В состав сенсора входят три детектора для измерения луча света под углом 90°. Первый детектор расположен в сенсоре, (рис 1) и является
сравнительным, для компенсации изменений в источнике света. Второй детектор измеряет интенсивность с короткого расстоянии, что оптимально для больших концентраций. Третий детектор измеряет интенсивность с длинного расстояния, что оптимально низких концентраций. Сигнал сенсора постоянно подстраивается в зависимости - от значений детектора сравнения. Цифровая фильтрация сглаживает погрешности от интерференции сигнала.
Для точных измерений оптическая поверхность должна быть чистой. Скошенная поверхность сенсора должна быть ориентирована к потоку для оптимальной самоочистки. Периодическая очистка необходима для всех сенсоров мутности. Обычно очистка это извлечение сенсора и удаление загрязнений при помощи мягкой ткани. Возможна опция автоматической очистки в случае, когда ручная очистка недостаточна. Опцию можно заказать при заказе сенсора, либо отдельно, с последующей установкой. Проточная ячейка для сенсора мутности содержит в своей конструкции специальный порт для монтажа струйной системы очистки.
Пузырьки воздуха в пробе отражают свет и могут вносить погрешность в измерения. Микропузырьки воздуха формируются при снижении давления в анализируемой пробе. Необходимо учитывать данный процесс при анализе образца, давление которого выше необходимого для входа пробы. В данном случае свободный сброс пробы может способствовать появлению пузырьков растворенных газов и внести шумы в результаты измерений. Система очистки также удаляет пузырьки воздуха прилипшие к поверхности оптического окна. Узел для удаления пузырьков удаляет пузырьки из самой анализируемой пробы.
LXT-800 сенсор имеет заводскую калибровку на формазине, FNU (Formazine Nephelometric units) и сразу готов к работе с большинством типов чистой воды. Заводская калибровка постоянно хранится в памяти и периодически используется для диагностики сенсора. Две другие независимые ячейки памяти используются для хранения пользовательских калибровок.
Сенсор LXT-800 прост в установке и эксплуатации, заводская калибровка позволяет использовать его сразу для измерений. Прочная конструкция с сапфировым оптическим окном, встроенная система самодиагностики, опция автоматической очистки позволяют рекомендовать сенсор LXT-800 для широкого круга измерений.
Особенности и преимущества
- Технология умного сенсора
- Хранение настроек в сенсоре
- Функция самодиагностики
- Встроенный датчик температуры

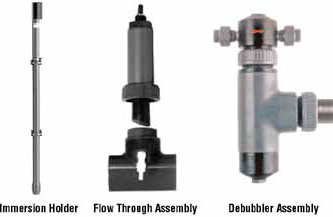

- Способы монтажа
- Погружной
- Проточный
- Сборка с удалением пузырьков
- Передача цифрового сигнала
- 200 м от сенсора до трансмиттера
- Защита от электромагнитных наводок
- Особенности конструкции
- Скошенная поверхность для очистки сенсора потоком пробы
- Устойчивое к царапинам сапфировое стекло
Применения
- Для питьевой воды на всех стадиях
- Мониторинг природных вод
- Коагуляция и осаждение
- Контроль разрушения фильтра
- Промывка фильтра
- Контроль промывочной воды
- Мониторинг стоков с очистных сооружений
- Мониторинг промышленных стоков
- Очистка технологических вод
- Мониторинг охлаждающей воды
- Мониторинг питательной воды
- Мониторинг процессов разделения фаз
Модель и описание
- LXT-800 Сенсор мутности с кабелем 7 метров
- LXT-800 Сенсор мутности с кабелем 15 метров
- LXT-800 Сенсор мутности с кабелем 7 метров и автоматической очисткой
- LXT-800 Сенсор мутности с кабелем 15 метров и автоматической очисткой
- LXT-800 Сенсор мутности с кабелем 7 метров с проточной арматурой
- LXT-800 Сенсор мутности с кабелем 15 метров с проточной арматурой
- LXT-800 Сенсор мутности с кабелем 7 метров с проточной арматурой и автоматической очисткой
- LXT-800 Сенсор мутности с кабелем 15 метров с проточной арматурой и автоматической очисткой
- LXT-800 Сенсор мутности с кабелем 7 метров и узлом удаления пузырьков
- LXT-800 Сенсор мутности с кабелем 15 метров и узлом удаления пузырьков
- LXT-800 Сенсор мутности с кабелем 7 метров, узлом удаления пузырьков и автоматической очисткой
- LXT-800 Сенсор мутности с кабелем 15 метров, узлом удаления пузырьков и автоматической очисткой
- LXT-800 Анализатор мутности, 115 VAC, 1 аналоговый выход 0/4-20 mA, 1 реле сигнализации об ошибке
- LXT-800 Анализатор мутности, 230 VAC, 1 аналоговый выход 0/4-20 mA, 1 реле сигнализации об ошибке LXT-800 Анализатор мутности, 24 VDC, 1 аналоговый выход 0/4-20 mA, 1 реле сигнализации об ошибке
- дополнительные аналоговые выходы и реле сигнализации - по запросу
Аксессуары
- Погружная арматура
- Монтажный комплект на стену, трубу
- LXT-800 5 ти жильный кабель
- NEMA 4X клемная коробка, 2 кабельных ввода, PVC коробка, 6”x3”x2”, ДШВ
- Сервисный набор для системы очистки
- LXT-800 проверочный блок, используется для оценки стабильности работы сенсора

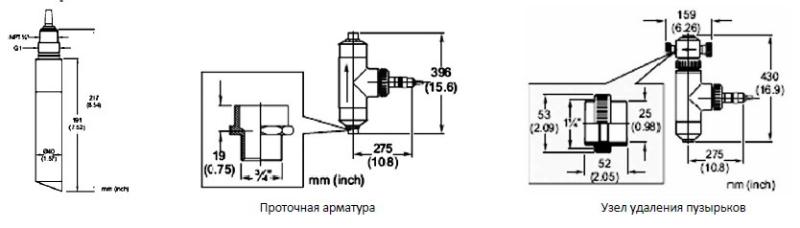

Размеры
