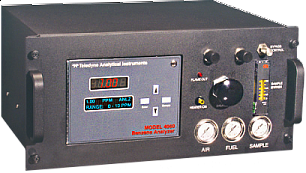

Пламенно-ионизационные анализаторы серия 4000
| Диапазоны измерения | От 0-1 ррm до 0-10 000 ррт в метановом эквиваленте программируемые (для модели 4040 - измерение отношения содержания метана и других углеводородов, для модели 4060 - в зависимости от применения) |
|---|---|
| Взрывозащита | 1Ехр||СТб или общепромышленное исполнение |
| Время отклика | Для модели 4020: 90% истинного значения через <15 секунд. Для моделей 4030,4040,4060 - время цикла анализа зависит от применения |
| Рабочее давление | Атмосферное |
| Калибровка | По газу с известной концентрацией метана, максимально близкому к составу пробы (для модели 4060 калибровочный газ определяется в зависимости от применения) |
| Рабочая температура | +5°С...+ 45°С |
| Точность | ±1 % от полного диапазона при постоянной температуре |
| Выходные сигналы | 0-1В и 4-20мА постоянного тока, изолированные, цифровой двунаправленный интерфейс RS-232 |
| Чувствительность | 0,5% от диапазона |
| Реле тревоги | одно реле тревоги срабатывает при отключении питания или неисправности анализатора, два программируемых реле пределов концентрации |
| Тип корпуса и класс защиты | Корпус для монтажа в 19" стойку или пылевлагозащищенный IP65 для настенного монтажа |
| Габариты | Корпус для монтажа в 19" стойку - 222 В х 483 Ш х 635 Г мм. Пылевлагозащищенный корпус (без блока продувки) - 762 В х 762 Ш х 327 Г мм |
| Масса | В зависимости от исполнения |
| Электропитание | 85-240В, 50-60 Гц |
Пламенно-ионизационные анализаторы Teledyne. Серия 4000.
Благодаря своей высокой чувствительности пламенно-ионизационный детектор является лучшим средством для измерения углеводородов в различных газах. Детектор обеспечивает линейный отклик в широком диапазоне измерений.
Проба с анализируемым газом смешивается с топливом (как правило, водород) и воздухом (окислитель), после чего поджигается и горит между пластинами конденсатора, на которые подается напряжение. В процессе горения углеводороды ионизируются и направляются к противоположным по знаку электродам. В цепи возникает ток, прямо пропорциональный количеству ионов углерода, на основании которого судят о сумме углеводородов в газовом потоке. С помощью специального датчика пламени достигается максимальная эффективность сгорания углеводородов.
Особенности и преимущества серии 4000:
- Простота использования программного обеспечения, программируемые пользователем диапазоны
- Хроматографический метод используется для полного разделения метана, оксида этилена, стирола, бензола, толуола, ксилола и других компонентов (в зависимости от применения)
- Автоматическая система прекращения горения
- Электронная система ограничения пламени и автоматическое зажигание
- Настраиваемые установки сигнализации и режима работы горелки
- Малое время отклика
- Фильтр пробы с заменяемым фильтрующим элементом из нерж. стали
- Встроенный компрессор (опционально)
- Система подготовки пробы из нерж. стали с гибкой конструкцией для использования 100% Н2, H2/N2 или H2/He в качестве горючего
- Конфигурация корпуса с продувкой под давлением для установки во взрывоопасной зоне
- Стандартная программируемая автокалибровка - идеальное решение для заводов, работающих без обслуживающего персонала
- Усовершенствованный температурный контроль измерительной ячейки для стабильных, воспроизводимых результатов
- Легко доступные устройства контроля давления и расхода
- Блочный дизайн для быстрого доступа к внутренним частям анализатора
